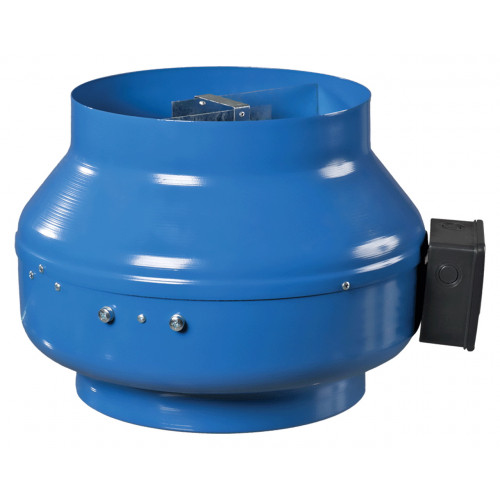

Вентилятор Вентс ВКМ 100 є круглим канальним відцентровим вентилятором в металевому корпусі. Вентилятор використовується в припливно-витяжних системах вентиляції для переміщення повітря через мережу повітроводів. Дана модель приєднується з повітропроводами та іншими елементами вентиляції діаметром 100 мм. Дозволяється з'єднання з елементами більшого перерізу через переходи.
Електродвигун вентилятора має вбудований теплозахист для захисту двигуна від згоряння. Двигун у цьому вентиляторі однофазний, можливе регулювання продуктивності будь-яким тиристорним регулятором.
Габаритні розміри
| Розміри |
∅D |
B1 |
∅D1 |
B |
L |
L1 |
L2 |
L3 |
| мм |
98 |
258 |
254 |
298 |
205 |
20 |
25 |
30 |
Діаграма
Конструкція
Корпус вентилятора Вентс ВКМ 100 виготовлений із сталі з полімерним покриттям.
Двигун
Однофазні двигуни із зовнішнім ротором оснащені відцентровим робочим колесом із загнутими назад лопатками. Двигуни мають вбудований тепловий захист із автоматичним перезапуском. Для деяких типорозмірів доступна версія двигуна з потужнішими характеристиками (ВКМС).
Двигуни мають підшипники кочення для забезпечення більшого терміну експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи та низького рівня шуму, при складанні кожна турбіна проходить динамічне балансування. Клас захисту двигуна IP44.
Регулювання швидкості
Плавне або ступінчасте регулювання та здійснюватися за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися відразу по кілька вентиляторів, за умови, що загальна потужність і робочий струм не перевищуватиме номінальних параметрів регулятора.
Можливе використання тиристорного регулятора швидкості (постачається окремо)
РС-1-300
Монтаж
Дозволяється монтаж під будь-яким кутом щодо осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, що входять до комплекту постачання. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку. Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.
Приклад монтажу
